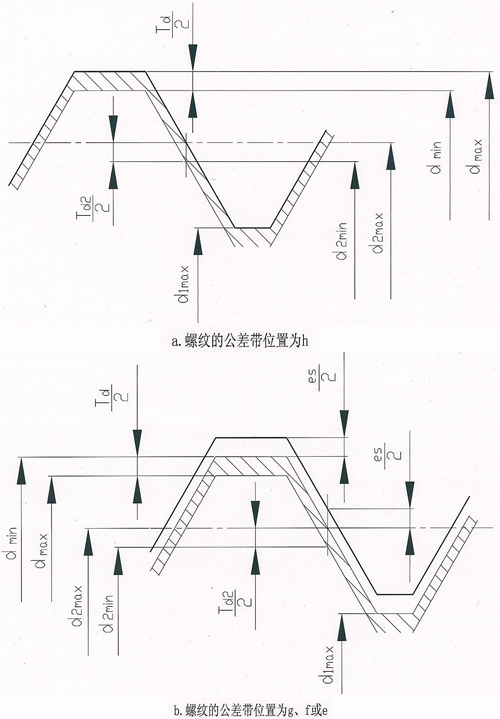

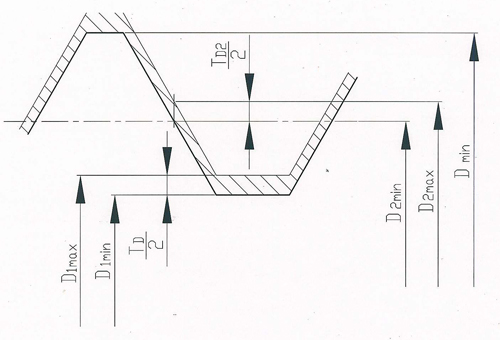

圖1 內螺紋公差帶及其極限尺寸代號
Dmin-內螺紋大徑的最小值;D2max-內螺紋中徑的最大值;
D2min-內螺紋中徑的最小值;
D1max-內螺紋小徑的最大值;
D1min-內螺紋小徑的最小值;TD2-內螺紋中徑公差;
TD1-內螺紋小徑公差;
內螺紋的極限尺寸計算
Dmin=D;
D2min=D-3/4*0.866
025 404 P;
D2max=D2min+TD2;
D1min=D-5/4*0.866
025 404 P;
D1max=D1min+TD1。
|
